換熱器是是用來使熱量從熱流體傳遞到冷流體，以滿足規定的工藝要求的裝置，是對流傳熱及熱傳導的一種工業應用。換熱器的種類有很多種，不同種類的換熱器所使用的工作環境也是不同的。就比如板式換熱器和管殼式換熱器，它們是不同種類的換熱器，那么它們到底有什么不同呢？下面換熱器的廠家就來給大家簡單的介紹一下。

結構不同

管殼式換熱器結構：它是有殼體、傳熱管束、管板、折流板（擋板）和管箱等部件組成。管殼式換熱器的殼體一般都是圓柱形的，內部裝有管束，管束一般都是被固定在管板上的。管殼式換熱器的傳熱有兩種，一種是管內流體，另一種是管外流體。為了來提高管殼式換熱器的傳熱系數，都會在管殼內放上若干個擋板，這個可以根據自己的實際需求來放置，這個擋板是可以提高殼程內流體的速度，從而提升傳熱系數。

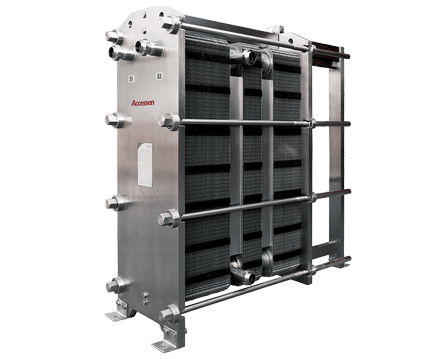

板式換熱器結構：是由許多沖壓有波紋的薄板按照一定的間隔排布在換熱板上，四周都安裝上了密封墊片，最后使用了框架和壓縮機螺釘重疊而成的。板和墊片的四個角孔就構成了流體分配器和集液管。

分類不同

管殼式換熱器分類：

固定管板換熱器管板與管殼兩端管束為一體，結構簡單，但僅適用于冷、熱流體溫差不大，殼程無需機械清洗時的換熱操作。當溫差稍大，殼側壓力不太高時，可在殼上安裝彈性補償環，以減小熱應力。

浮頭換熱器管束一端的管板可以自郵浮動，完全除掉了熱應力，整個管束可以從殼體中拉出，便于機械清洗和維護。浮頭換熱器應用廣泛，但其結構復雜，成本高。

U形管換熱器的每根管子彎成U形，兩端固定在上下兩區的同一管板上。在管箱隔板的幫助下，分為進、出口兩室。換熱器完全除掉了熱應力，其結構比浮頭式結構簡單，但管程不易清洗。

渦流熱膜換熱器采用渦流熱膜換熱技術，通過改變流體運動狀態來提高換熱效果。當介質通過渦流管的表面時，它會對渦流管的表面產生強烈的沖刷，從而提高傳熱效率，高可達10000 W/m2。同時，該結構具有耐腐蝕、耐高溫、耐高壓、防垢等功能。

板式換熱器分類：

按單位空間換熱面積大小，板式換熱器屬于緊湊型換熱器，主要與管殼式換熱器比較。傳統的管殼式換熱器占地面積較大。根據工藝的使用，有不同的名稱：板式加熱器、板式冷確器、板式冷凝器、板式預熱器。按工藝組合可分為單向板式換熱器和多向板式換熱器。根據兩種介質的流向，可分為平行板換熱器、逆流板換熱器和橫流板換熱器。后兩種更常用。

根據轉輪的間隙大小，可分為常規的間隙板式換熱器和寬間隙板式換熱器。根據波紋磨損情況，板式換熱器有更詳細的區別，不再重復，請參考：板式換熱器的波紋形式。根據是否是一套完整的產品，可分為單板式換熱器和板式換熱器單元。
